Stehfalzsystem

Scharenlängen und Scharenbreiten

Zur Fassadenbekleidung ist das Winkelstehfalzsystem besonders geeignet, da maschinell vorprofilierte oder gekantete Scharen bei der Montage kaum noch verformt werden müssen. Es wird lediglich die senkrechte äußere Kantung des Oberfalzes im rechten Winkel um den Unterfalz herumgelegt. Dadurch entstehen sehr geringe Materialspannungen und man erzielt eine ebene, plane Fläche im Zink Stehfalzsystem inklusive hervorragende Sicherheit vor Niederschlag und Schlagregen. Die Scharenlängen sollten eine Maximallänge von 6,00 m nicht überschreiten, um thermisch bedingte Materialbewegungen möglichst gering zu halten.

Soll eine möglichst ebene, plane Oberfläche realisiert werden, ist es empfehlenswert die Maximallänge der Scharen auf 3,00 m zu begrenzen. Bezüglich der Materialzuschnitte der Falzscharen kann theoretisch das ganze Spektrum der gespaltenen Bänder bis 670 mm genutzt werden. Ist eine möglichst geringe Welligkeit der Zinkfassade gefordert, sollte die Scharbreite von 500 mm nicht überschritten werden. Unter den Standard Bandbreiten bietet sich ein Zuschnitt von 500 mm mit einer Scharenbreite / Deckbreite von ca. 430 mm an.

In Bezug auf die Planheit des Ausgangsmaterials sind Tafeln den Bändern vorzuziehen.

Materialdicke

Die geringste einsetzbare Materialdstärke für Fassadenbekleidungen in Winkelstehfalztechnik beträgt 0,7 mm. Um eine weitgehend plane, ästhetisch anspruchsvolle Oberfläche der Scharen auch in Bezug auf die Materialbewegungen und Spannungen bei Temperaturschwankungen zu schaffen, sollte die Materialstärke in Abhängigkeit von Scharenabmessung und Gebäudehöhe auf 0,8 mm bis 1,00 mm erhöht werden. Allerdings ist eine, wenn auch geringe, Unebenheit der Scharenoberfläche bei Einsatz von Dünnblechen nicht vollständig zu vermeiden.

materialdstrke fur fassadenbekleidungen

Giebelbekleidung im Winkelfalzsystem

Querverbindungen

Als Querverbindung einer Zinkfassade bei durchlaufenden oder versetzten Querstößen kommt der einfache Querfalz zur Anwendung. Die Um- und Rückkantungen (Normalfall 20-30 mm) dienen nicht nur der Sicherheit gegen eintreibendes Niederschlagswasser, sondern auch der Querstabilisierung der Scharenflächen gegen Aufwölbung. In Sonderfällen – z.B. Eintrieb von Schnee/Niederschlag – kann die Verwendung des Querfalzes mit Zusatzfalz angeraten sein. Auch am oberen Ende der Scharen sind Rückkantungen zur Stabilisierung anzubringen.

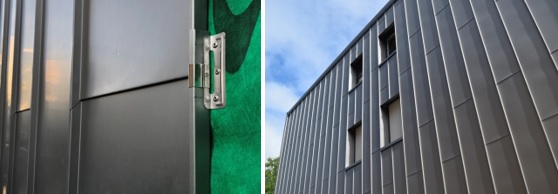

Querfalzausbildung einer Winkelfalz Fassade in Spiegeldeckung

Befestigung

Die Befestigung der Scharen erfolgt sinngemäß wie für die Stehfalzsysteme beschrieben:

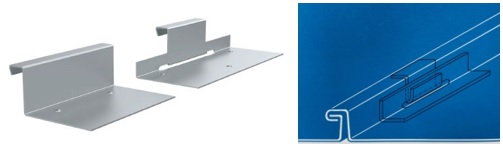

befestigung stehfalzsysteme

Festhafte

Zur Aufnahme des Eigengewichtes gegen Abrutschen.
Die Befestigung mittels Festhaften erfolgt bei der Fassadenbekleidung nur am oberen Ende der Falzscharen in einem Bereich von 1 – 2 m, da sonst die Ausdehnungsbewegung nach unten behindert würde.

Schiebehafte

Der gesamte Bereich unterhalb der Festhaftanordnung wird zur Aufnahme der Dehnungsbewegungen mittels Schiebehaften befestigt. Eine präzise Ausführung ist entscheidend für eine Minimierung der Wellenbildung.
Hierbei ist auf die korrekte Stellung der Schiebezunge des Haftes beim Einfalzen zu achten.

Bewitterung

Fassadenbekleidungen können mit walzblankem NedZink NATUREL ausgeführt werden. Allerdings ist zu berücksichtigen, dass solche Fassadenteile je nach Himmelsrichtung oder unterhalb von Dachüberständen nur sehr gering oder gar nicht mit Feuchtigkeit beaufschlagt werden, im Gegensatz zu Bedachungen oder Mauerabdeckungen. Ist dieses der Fall, so dauert die natürliche Patinabildung an der Zinkoberfläche häufig sehr lange und erfolgt ggf. ungleichmäßig. Ist von Beginn an eine gleichmäßige, homogene Oberflächenoptik gewünscht, so ist zum Einsatz von bereits werkseitig vorbewitterten Titanzink Oberflächen zu raten. Folgende Oberflächenvarianten können wir für diese Anwendungen empfehlen:

  • NedZink NOVA (titan-grau)
  • NedZink NOIR (anthrazit-schwarz)
  • NedZink NUANCE (bunte Oberflächen in blau / rot / grün)

Ausführungsdetails

Die spezifischen Ausführungsdetails für eine Fassadenbekleidung im Winkelstehfalz können den folgenden Kapiteln entnommen werden:

  • Ausschreibung / NedZink Katalog
  • Technologie & Dokumente / Autocad
