Cassette systeem NOVA Composite

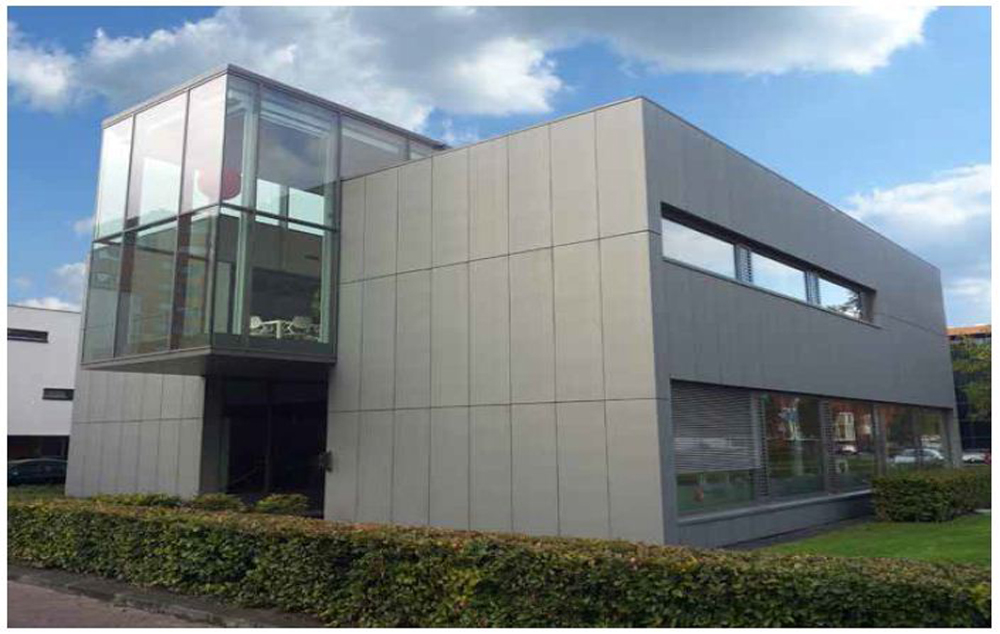

NedZink NOVA COMPOSITE is een paneel dat bestaat uit twee lagen voorgepatineerd zink NedZink NOVA en een kunststof kern (LDPE). Deze combinatie maakt een vlak en stijf paneel dat uitermate geschikt is om als gevelbekleding toe te passen. Verlijmen, beddenhaaksysteem, inklemmen of schroeven, voor elke toepassing bestaat een oplossing. Het paneel is verkrijgbaar in de standaard dikte 4 mm, waarvan de dikten van de NedZink NOVA boven- en onderlaag 0,5 mm zijn. Met NedZink NOVA COMPOSITE kan een gevel gerealiseerd worden in zink met grote paneelafmetingen en uitzonderlijke vlakheid. Strakke ronde elementen en gebogen gevels zijn mogelijk. De montage van het paneel kan worden afgestemd op het ontwerp.

NOVA COMPOSITE wordt geleverd als plaat op pallets. Standaard wordt het materiaal aan de zichtzijde voorzien van een beschermfolie. De fabrieksmatig aangebrachte antifingerprint beschermt het zink tegen vingerafdrukken tijdens bewerking en montage.

Productgegevens NOVA COMPOSITE
Standaardafmeting* 3200 x 1000 mm
Standaard paneeldikte* 4 mm

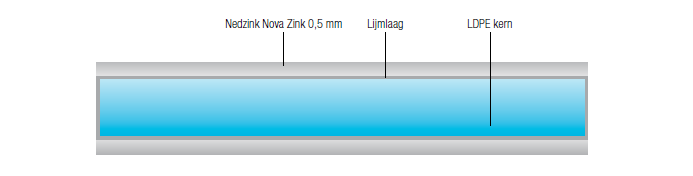

Samenstelling paneel boven- en onderlaag: 2 x 0,5 mm NedZink NOVA
kern: 3 mm polyethyleen - low density (LDPE)
Toleranties dikte: -0 / +0,4 mm
breedte: + / -2,0 mm
*lengte: -0 / +4,0 mm
diagonaal: max. 3,0 mm

*Afwijkende lengten zijn leverbaar op aanvraag
Tabel 6.5.1

Bij de verwerking verdient het aanbeveling eerst een proefstuk te maken om de optimale afstelling van het gereedschap te verkrijgen. De volgende technieken kunnen op NOVA COMPOSITE worden aangewend:

Zagen
De panelen kunnen gezaagd worden met standaard machines, voorzien van gehard gereedschap. Zink zorgt bij gebruik van standaard gereedschappen voor een versnelde slijtage van de snijvlakken.

Knippen en perforeren
Met standaard guillotinescharen en ponsmachines kunnen de panelen geknipt en geperforeerd worden. Doordat NOVA COMPOSITE is opgebouwd uit twee metaallagen en een kunststof kern ontstaat aan de indrukzijde van het gereedschap een lichte afronding. Indien een scherpe snede gewenst is, vanaf de niet-zichtzijde starten met knippen of ponsen. Minimale doorsnede van de perforatie 4 mm, minimale steekmaat en afstand van de rand moet tevens 4 mm bedragen.

Frezen en vouwen
Met speciaal geharde freeskoppen kan NOVA COMPOSITE bewerkt worden. Voorkom krassen in het oppervlak van het paneel als gevolg van spanen en te grote aandrukkracht van de freesmachine op het paneel. Het is van belang dat er steeds 0,2 mm van de LDPE-kern overblijft. Het paneel kan na het uitfrezen worden gebogen. Om een vlakke buiglijn te verkrijgen moet de materiaaltemperatuur meer dan 7°C bedragen. Lagere temperaturen kunnen scheurvorming tot gevolg hebben.

Buigen en walsen

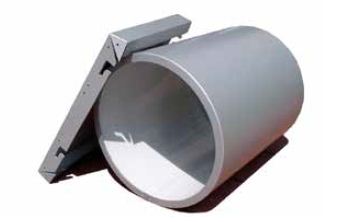

Het paneel laat zich met standaard zetgereedschap en walsen plastisch vervormen. De minimale buigradius bedraagt 10x de plaatdikte. Maak vooraf een proefstuk om de verwerking te controleren. Het materiaal heeft een meer verende werking dan bijvoorbeeld volkern materiaal. Gebruik een beschermfolie van 1 á 2 mm dikte t.p.v. de oplegging om beschadigingen te voorkomen. De walsrichting is sterk bepalend voor de mate van vervormbaarheid van het paneel. Bij het buigen in de langsrichting worden de spanningen in het metaal minder goed opgenomen, wat tot scheurvorming kan leiden.

Schroeven
Bij het schroeven van het paneel in een buitentoepassing is het belangrijk de waterdichtheid van de gevel te waarborgen. Gebruik daarvoor eventueel neopreen onderlegringen met RVS bovenring. Om een vrije krimp en uitzetting van het paneel mogelijk te maken, moet het gat in het paneel voldoende groot zijn. De schroeven moeten afgestemd zijn op de optredende belasting en voldoen aan de gestelde eisen. Worden de schroeven te vast geschroefd, dan kan het materiaal onvoldoende werken en is er kans op vervorming of andere schade aan het paneel.

Bevestiging
De montage van het paneel kan afgestemd worden op het ontwerp. Bevestigingsmogelijkheden zijn onder meer:
• verlijmen
• inklemmen
• zichtbaar schroeven
• beddenhaaksysteem

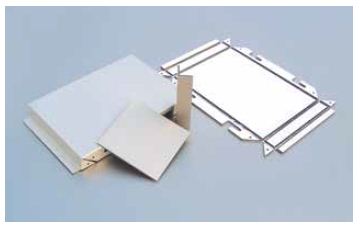

Bij het beddenhaaksysteem wordt het paneel aan de achterzijde een speciale V-groef gefreesd, waardoor het mogelijk is het paneel zonder speciaal gereedschap te plooien. Dankzij de na het frezen resterende dunne laag materiaal is het mogelijk het paneel met de hand of handgereedschap in de gewenste hoek om te zetten. De vorm van de groef bepaalt de radius van de omzetting aan de buitenzijde. Het is hierbij belangrijk om zowel de zinklaag als een deel van het kunststof intact te laten.
