벽캐핑

적용

네드징크NTZ®의 아연캐핑은 평지붕의 가장자리 덮개로 훌륭하게 적용되는데 평지붕은 부하로서 자갈이나 테라스타일을 사용하는역청, 플라스틱 또는 고무재료로 덮인다. 이러한 지붕재료는 지붕가장자리에 문제를 야기할 수 있으며 이러한 문제를 야기시키는 요인은 여러가지이다:

  • 햇빛의영향(열및UV 광선)
  • 테두리, 하부구조와 덮개사이의 팽창의 차이
  • 낮은 연화점으로 인한 역청의 부풀어오름
  • 지붕테두리의 접착된 가장자리가 헐거워짐
  • 지붕가장자리의 기계적손상

아연– 티탄캐핑으로 지붕의 가장자리를 완전히 덮어 이와 같은 해로운 영향을 방지할 수 있다. 네드징크NTZ®가 필요한 기능으로써 사용되고 적용되면, 예상사용기간은50년 또는 그이상이다.

새로운 건물의 건축

아연캐핑은 예시된 그림1,2,3 또는 4에 따라 설계된다. 중요한 건축세부사항:

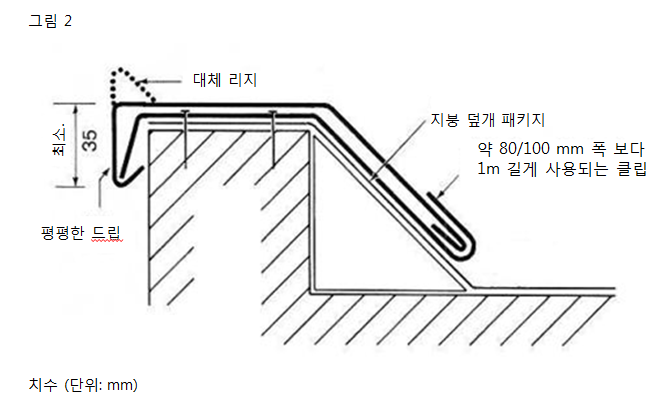

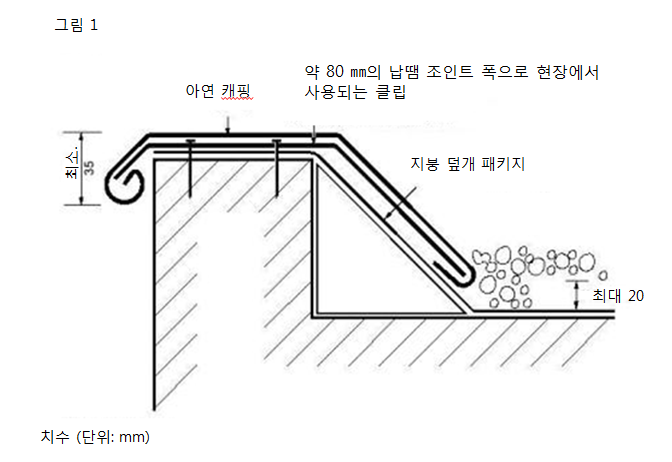

  • 드립사이드는비드또는최소35mm높이의소위“플랫드립”으로형성될수있다. 그림1과2를각각참조.
  • 아연캐핑의윗면은지붕방향으로내려가거나또는레인리지와함께제공되어야한다. 그림2 와3 참조.
  • 아연캐핑은최소2개의나사또는아연못에의해지붕의가장자리에고정되는최소80/100mm폭의아연클립을사용하여부착된다. 클립사이의거리는최대1미터에달한다. 500mm의클립거리의경우450/500mm이상의발달된폭으로아연캐핑작업을할것을권장한다. 이경우아연캐핑은지붕베이로서인식되어야한다.
  • 아래쪽널빤지(대패질되지않은/홈이파여있지않은)가사용되면, 클립은못을이용하여널빤지의측면에부착할수있다. 이것은아연캐핑이제자리에서벗어나는위험을감소시킨다.
  • 아연캐핑이3m 길이에설정된채로사용되면, 접혀진클립은납땜된이음부사이의지붕의측면에사용한다. 그림2와5 참조. 클립의재료는최소0.8mm두께, 가급적이면1mm의두께가되어야한다.
  • 100/150mm이상의긴경사부분이있는아연캐핑에스테인리스강이나아연도금강클립을사용할것을권장한다. 450/500mm로발달된폭이있는아연캐핑도마찬가지이며450/500mm에의해아연캐핑은더욱더지붕베이로인식될수있다. 클립수는 이에 맞추어 조정되어야 한다.
  • 20m보다클경우클립수가증가한다.
  • 지붕덮개에대한손상을방지하기위해아연캐핑에는지붕측면상의접힌가장자리가제공되며아연캐핑은가장자리로부터약20mm지점에서끝나야한다.

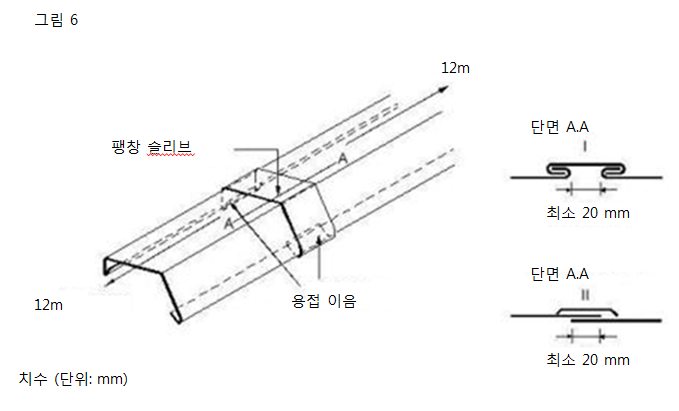

  • 아연캐핑은최소15mm가겹치는최대12m길이까지서로납땜되어야한다. 납땜이음은최소10mm를통해흐르듯이계속되어야한다. 매12m마다팽창슬리브가한쪽의옵션에설치되어야한다. 그림6 참조. 고무팽창이사용되면9m마다팽창장치를설치한다. 서로의상단에아연캐핑을3cm로배치하시오. 두개의아연캐핑에고무팽창의아연가장자리를납땜하시오. 한쪽에만납땜된아연조각으로고무를덮으시오.
  • 아연캐핑의프로필은그것이“넓게떨어지는” 방식으로만들어져야한다, 즉, 바닥위에모든측면에서최소5mm의공간.
  • 기초지붕덮개는지붕가장자리의전체폭위에접착되어야한다.
  • 자갈하중을이용하는지붕의경우, 아연의비탈면은몇센티미터가량자갈로덮여야한다. 그림1 참조

새건물에대한설치

1미터길이의경우:

연귀모서리에서시작하기위해서는가급적이면왼쪽에서오른쪽설치방향을선택하고아연캐핑은모서리에서약300mm떨어진첫번째클립위로미끄러져가야한다. 각이음부에서클립은미리놓여진아연캐핑밑으로반정도미끄러져들어가고고정된다. 다음아연캐핑은이전것위로미끄러져들어가15mm정도겹치게된다. 각아연캐핑의지붕측면과드립면의접힌부분이절단되서갈라지면설치는더욱간단해진다. 전체지붕의가장자리가덮일때까지이런방식으로계속진행한다. 그후이음부를(팽창이음부는제외) 납땜할수있다. 납땜에관해서는네드징크조언납땜을참고하시오.

3미터길이의경우:

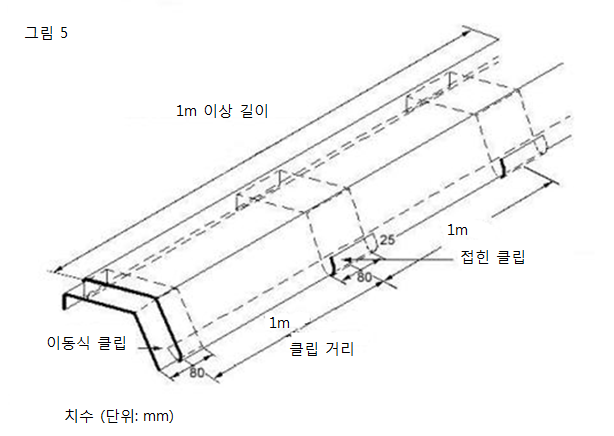

첫번째클립은각각의길이에대해사전에부착되며, 동시에다음의두클립도각각처음클립으로부터1, 2m거리에부착된다. 그림5참조. 클립은차후에구부러질수있도록지붕쪽에여분의길이를확보해야한다. 나머지의경우, 위절차와동일하지만, 이음부수의3분의1만이납땜해도되는장점이있다.

리노베이션이 필요한 경우의 건축

원칙적으로이것에대한2가지방식이있다:

  1. 새로운건물과동일한시작조건을달성하는방식으로기존의지붕가장자리를수선하는것. 이것을위해서기존의지붕테두리를제거해야하며지붕가장자리위의지붕덮개는지붕표면상의최대약20cm까지수리되어야한다. 작업자는새건물에대한건축과설치에따라작업할수있다.

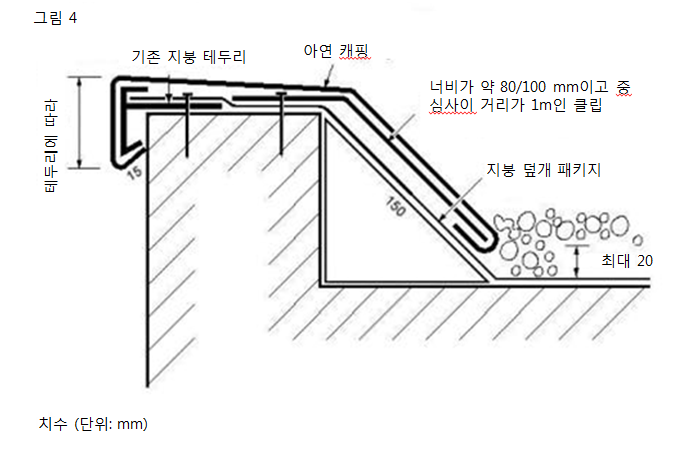

  2. 손상되지않으면서잘부착된알루미늄지붕테두리를구할수있으면, 이러한지붕테두리는아연– 티타늄캐핑의바깥쪽용클립으로사용할수있다. 이러한경우드립의접혀진부분이지붕테두리의가장자리뒤에걸린경우에만“플랫드립”건축을사용할수있다. 아연캐핑의반대쪽은아연– 티타늄, 스테린리스강또는아연도금철강의일반클립으로부착된다. 그림4참조. 이방식을선택하면, 먼저아연캐핑에대한작은시험용조각을만들고, 아연캐핑의생산을시작하기전에지붕가장자리위의다양한지점에서의피팅을확인하는것이좋다.

기존의 지붕가장자리를 이용한 설치

  • 경사진 업스탠드의 꼭대기의 풍화되거나 갈라진 지붕덮개를 지붕표면의 최대 약20cm까지 수리.
  • 알루미늄 지붕테두리가 지붕의 가장자리에 잘 고정되어 있는지 확인하고, 필요하면 수리하시오
  • 지붕테두리가 자유롭게 팽창될 수 있도록 최소 매4미터마다 지붕테두리의1cm조각을 톱으로 잘라내시오.
  • 1미터의 길이를 설치할 때: 그림4에 따라 각각의 납땜이음에 클립을 부착하시오.
  • 3미터의 길이를 설치할 때: 그림5에 따라 중간에 2개의클립으로부터약1 미터거리와각각의 납땜이음에 클립을 부착하시오. 클립은 아연캐핑이 미끄러지듯이 움직이도록 해야한다.
  • 긴 아연캐핑의 경우 팽창슬리브를 매12미터마다 장착해야 하며(그림6참조) 고무팽창이 사용되는 경우 매9미터마다 장착해야 한다.

참고

아연캐핑을 위한 지속적클립으로 알루미늄 지붕테두리의 사용을 권장한다. 이유는 금속의응력범위에서알루미늄이아연보다낮은잠재력을갖고있으므로아연이부식될위험이없기때문이다. 아연캐핑은자유로운열이동을가능하게하는구멍과함께, 접착된 배출구                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                             뼈대의 위치에서 계속될 수 있다. 5mm의 필요공간과 함께 설치된 연귀모서리는 팽창슬리브로서 아연캐핑작업을 위한 것으로 간주될 수 있다.

대신에 양쪽 모서리에서 약1m 떨어진 곳에 팽창장치를 설치할 수 있다. 아연캐핑의 자유로운 팽창은 항상 보장되어야 한다.

벽캐핑(난간풍화)

평지붕 가장자리에 대한 아연캐핑의 원리는 전적으로 벽캐핑에 적용될 수 있다. 아연캐핑이 부착되는 목재부분과 함께 벽의 맨윗부분을 제공하는 것이 좋다.
