롤캡시스템

지붕과외관을덮는롤캡시스템

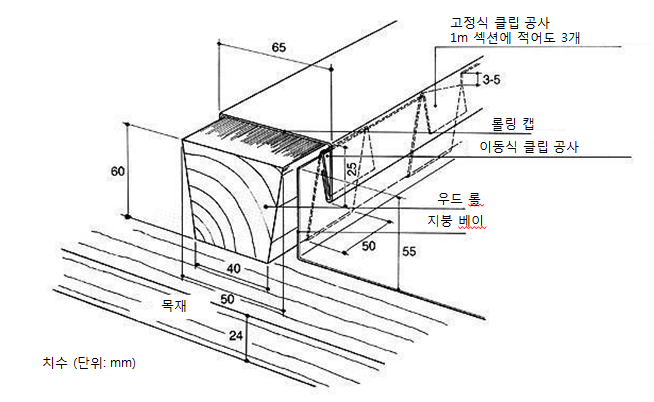

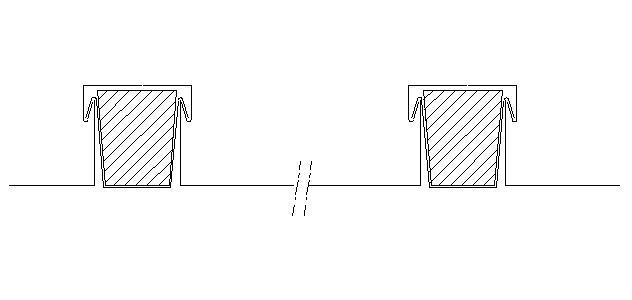

그림1 롤캡건축을보여주는단면

그림2 고정식클립과 이동식클립공사를 보여주는 롤캡지붕공사

롤캡시스템

적용

롤캡시스템은파사드클래딩으로써적어도 3도이상의각도를가진크고작은지붕에적합하다. 네드징크아연 – 티타늄으로만들어진표준롤캡지붕은양쪽에업스탠드가있고사다리꼴우드롤로구분되는아연베이로구성된다. 아연캐핑은이러한우드롤을덮는데사용된다. 이로인해롤캡지붕은독특하고견고한외관을갖게된다. 그림 1과 2는롤캡건설을통한단면을보여준다. 아연 – 티타늄의두께는베이의폭과지붕의높이에따라달라진다 (그림 3의표참고).

롤캡지붕

표준구성요소의사양.

표준롤캡베이







길이

재료두께

(그림4)



최대890 mm

2개의업스탠드

각각의높이55 mm.
둘레치수최대1000mm

3000 mm

0.80 – 1.0 mm







표준롤캐핑

단면

길이

재료두께

(그림 5)

65 x 25 mm

3000 mm

0.80 – 1.0 mm

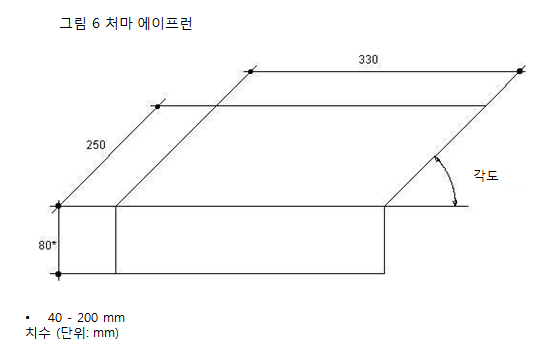

처마에이프런

재료두께

처마에이프런은판금작업자에의해준비된다.

(그림6)

330 mm

롤캡에따라











아연판클립

길이

재료두께

50 mm

> 220 mm

롤캡에따라



이클립들은판금작업자에의해생산된다.

피팅중에정확한크기로절단할수있도록길이가약간여분이있어야한다(이에대해서도‘조립’이라는제목의섹션을참고하시오).

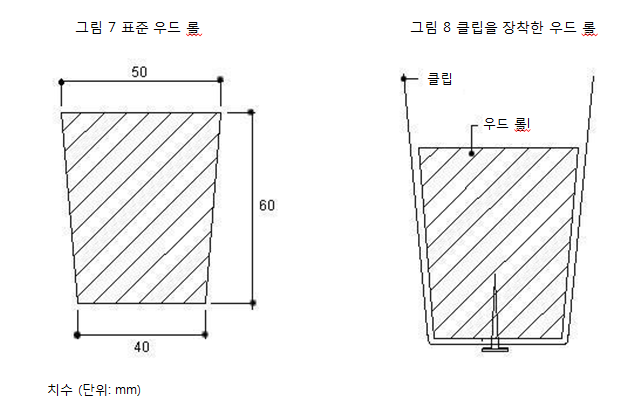

우드롤(그림7)

목재상으로부터얻을수있음.
이롤들은굽지않고일직선이어야하며정확히치수를재야한다.
사다리꼴단면은지붕베이의횡적열이동을허용한다.



특별요구사항.

요청이있을경우연결프로파일과비표준캐핑및롤캡베이가공급될수있다.

구조물

롤캡지붕은목재판자에완전히지탱되어야하며가급적20-25 mm 두께의대패질하지않은목재로만들어야한다(제혀쪽매가아닌). 지붕각도가40도이하인경우, 이판자들은최대5mm간격으로조립해야한다. 각도가40도를초과하는경우, 최대10 cm까지판자의간격을좀더띄워야한다.

아연베이사이에이음부는항상판자에의해지탱되어야한다.

환기: 단열재로 만들어진 지붕은 목재판자 아래에 외부공기가 자유롭게 드나들도록 하는 환기구멍갖추고있어야한다. 네드징크권고 TZ 5를참고하시오.

그림9 처마받침대

조립

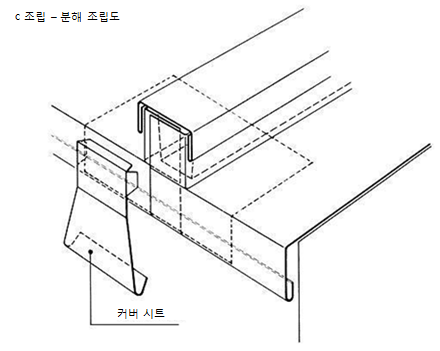

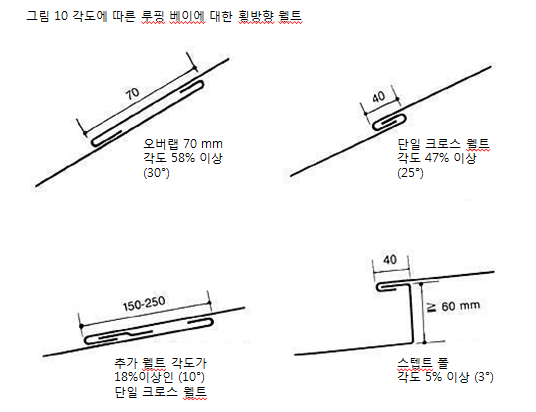

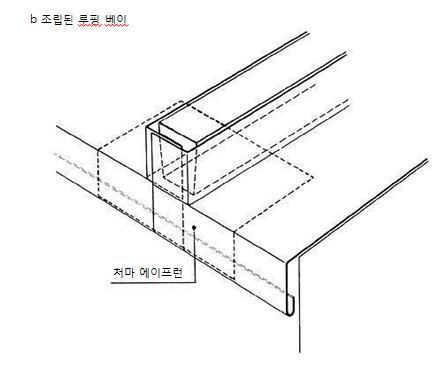

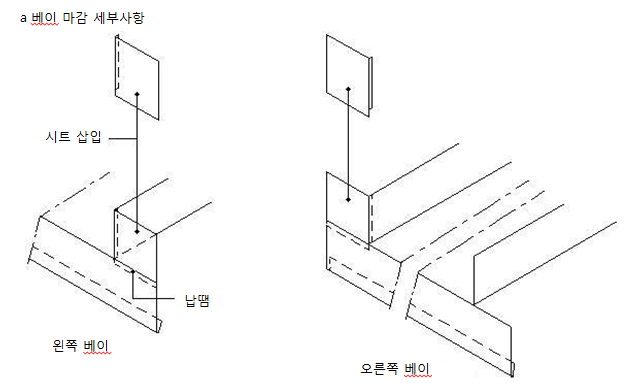

그림8에서보는바와같이클립을우드롤에부착해야한다. 클립의수와최대이격거리는그림3의표에제시되어있다.그런다음좁은면을아래로한채가급적아연도금강철나사를이용하여표시된지점의목재에우드롤을주의깊게부착해야  한다. 지붕베이나템플릿을사용하여우드롤사이의거리를확인해야한다. 첫번째지붕베이와맞물리게하기위한처마에이프런은우드롤과목재사이로밀어넣고못으로고정하여제자리에나사를조인다(그림9b와9c 참고).처마에이프런은올바르게정렬되어야한다.첫번째지붕베이는처마에이프런에걸린다. 이첫번째베이의낮은가장자리는지붕물매에대한올바른각도로구부러진다. 선택된첫번째베이의길이는종종1 – 1.5 m가된다. 납땜된시트인서트와함께이베이는사전에작업장에서생산될수있다.그림9a, 9b와9c는처마에서베이가어떻게마감되고조립되는지보여준다. 그런다음처마와리지사이에하나이상의베이가필요한경우다음베이가장착된다. 베이는그림10과같이가로웰트또는납땜이음부와결합되어야한다. 함께납땜된하나의길이또는여러개의길이로구성된베이는열이동을허용하기위해길이가10m를초과해서는안된다.

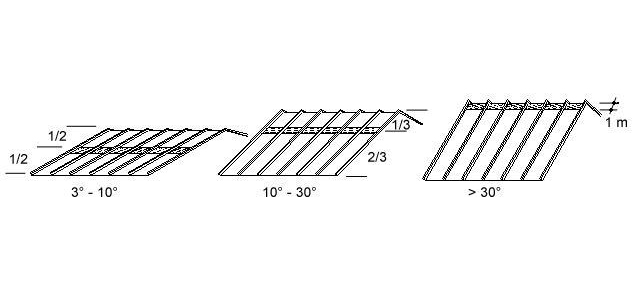

그림11 지붕각도의 함수로써 고정클립의 위치

베이가미끄러지지않도록고정식클립구조물이필요하다. 이러한클립구조물이장착되는부분은지붕의기울기에따라달라진다(그림11 참고).그림11에서보듯이베이의1m 섹션에이러한고정식클립구조물이적어도3개있어야한다. 업스탠드에약3 mm의절개가이루어지며아연은모서리에서절단된다(그림2 참고). 그런다음이간격안으로클립을돌려넣어아연베이가아래로미끄러지는것을방지한다. 사용후남은클립은이동식클립이다.

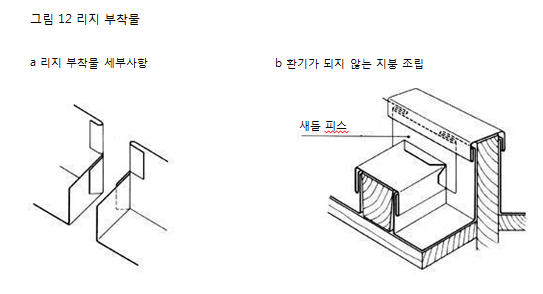

리지부착(그림12a와12b 참고)

먼저그림12A에서와같이베이의상단을형성해야하며히우이베이는제자리에배치된다. 리지에부착되는상단베이또한1 – 1.5 m의길이를가진조정베이의역할을할수있으며이것은작업장에서준비될수있다. 이경우연결이바깥쪽으로벌어지긴하지만힙롤에대한연결은정확히리지부착을위해실시된다(그림12a와12b 참고).

롤캐핑장착.

먼저모든클립을베이스탠드아래로구부려롤의위쪽가장자리로부터22mm의길이로절단해야한다. 이렇게하면롤캡을위로밀어올릴수있다.그런다음롤캐핑은한클립에서다음클립으로밀리게된다.

롤캐핑이우드롤에고정되는위치는지붕의각도에따라달라진다(그림11 참고). 캐핑은최대10 m길이까지합께납땜된다. 그런다음새들피스(saddle piece)는리지에있는캐핑에납땜된다(그림12b 참고).처마에서캐핑은그림9c와같이완료된다. 스톱엔드를롤캐핑에납땜하고처마에이프런과결합한다. 이스톱엔드를이웃한베이에납땜해서는안된다. 동일한것을나란히배치된베이에적용한다.

파사드클래딩

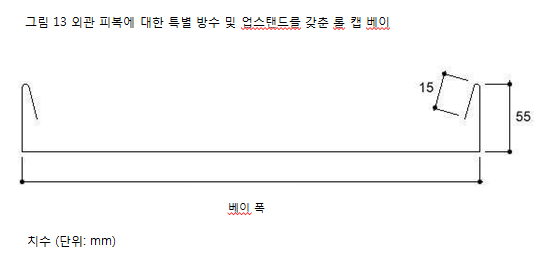

파사드클래딩에적용하기위해베이의두업스탠드는특별한웨더체크(weather check: 제목이말라갈라진틈)를갖추어야한다(그림13 참고).
