마름모꼴시스템

적용

마름모꼴시스템은지붕과벽을위한아연 – 티타늄의매우세련된적용방식이다. 마름모꼴시스템은크고작은표면을커버하는데사용된다.  마름모꼴의꼭지점을납땜할때최소각도는25°또는18°이다.

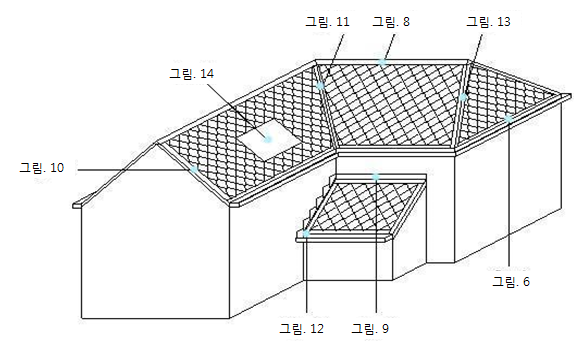

표준네드징크마름모꼴시스템은서로걸려있는작고균일한구부러진플레이트로구성된다. 마름모가자주사용되기는하지만마름모꼴의가장일반적인형태는정사각형이다. 본책자에서는사각형마름모꼴에대해논의할것이다. 마름모꼴외에, 네임즈아연타일과아연슬레이트도사용된다.마름모꼴은적당히구부러진표면의피복을위한훌륭한솔루션을제공한다. 함께걸리면, 마름모꼴은수직과수평대각선으로된균일한표면의모자이크를형성한다. 그림17 + 18 사진을참고하시오. 그림1은마름모꼴시스템의개략도이다. 그림16은상세도면을참고로한마름모꼴지붕을보여준다.

마름모꼴지붕

표준구성요소사양

표준마름모꼴, 정사각형(그림2a와2b)



마름모꼴크기

450 x 450 mm

280 x 280 mm

200 x 200 mm

절단크기

500 x 500 mm

330 x 330 mm

250 x 250 mm

수/m2

약5.6

약15.3
약32



재료두께: 0.80 – 1.0 mm
이러한마름모꼴의꼭지점은납땜되지않았으며어떤고정식클립도납땜되지않았다.
그림 7의표는재료두께, 마름모꼴크기, 클립의수및지붕높이사이에관계를보여준다.



표준마름모꼴, 마름모,꼭지점50? (그림 3)

 마름모꼴크기

폭“B”

200 mm

250 mm

280 mm

절단크기



250 mm

300 mm

330 mm

수/m2



25.6

15.3
11.9




요청이있을경우납땜고정클립 (그림 2C)과납땜꼭지점을갖춘마름모꼴이제공될수있다. 18 – 25 사이에각도는납땜꼭지점을갖춘납땜마름모꼴을필요로한다.  요청시다른크기의마름모꼴을제공할수있다.

표준반마름모꼴, 정사각형(그림4)



그림4a는처마받침대를위한반마름모꼴을보여준다.
그림4b는리지받침대를위한반마름모꼴을보여준다.
크기와두께는 전체마름모꼴과동일하다.
“위”반마름모꼴과함께이동식클립과납땜클립모두사용할수있다.



이동식클립, 70 x 50 mm. (그림 5)
재료두께는마름모꼴과같다. 이동식클립은지지클립과같은기능을한다. 이러한지지클립은조립기술자에의해만들어질수있다.



납땜클립(그림2c)
폭 50mm . 길이대략 100 mm, 베이스에장착하는위치와공간에따라달라짐.

조립기술자에의해만들어진클립은마름모꼴에납땜될수있다.



프로필
처마프로필, 부착물프로필등의치수는현장치수에따라달라진다; 프로필은조립기술자에의해또는 3m길이로공급되는주문품으로제작될수있다.

하부구조물
마름모꼴지붕은전적으로목재에의해지탱되어야하며가급적제혀쪽매가아닌23-25 mm 두께의거칠고대패질하지않은판자를이용해야한다.최대 40 각도의판자는약 10 mm의간격을유지해야한다.이보다각도가클경우, 목재판자를최대 10 cm까지서로간격을벌려항상클립을고정시키기에충분한나무를확보해야한다

환기: 단열재로만들어진지붕은목재판자아래에외부공기가자유롭게드나들도록하는환기구멍을갖추고있어야한다. 네드징크권고TZ 5참고하시오.

조립

다음은꼭지점에납땜클립그리고상단양쪽에두개의지지클립으로마름모꼴을조립하는것에관한설명이다. 클립은스테인리스스틸또는아연도금강철못이나나사로목재판자에고정되어야한다.
마름모꼴은처마에서리지까지장착된다.

그림6 처마받침대

처마받침대
먼저처마프로필이장착된다(장착을위한클립을배치하기위해이어를사용하시오.). 여기에아래쪽절반마름모꼴을고리로걸고(그림4a) 그런다음마름모꼴전체에대해계속진행하시오(그림6 참고).

표시: 마름모꼴은작은각도로장착되며따라서직선패턴을달성하려면표시가필요하다. 지붕표면의중심에서표시하기시작하여세번째마름모꼴마다분필라인을적용하시오.

그림8 리지받침대

리지받침대
리지연결을만들기위해반-마름모꼴(그림4b) 을사용할수있도록하는것이바람직하다.이것이불가능한경우, 마름모꼴을원하는크기로잘라윗부분을구부려야한다. 목재판자에장착하기위해이동식클립또는납땜클립과함께이러한부분또는반마름모꼴을제공해야한다. 그런다음톱프로필로마감하시오. 그림8은리지받침대의예를보여준다.

그림9 벽받침대

벽받침대(그림9 참고)
벽과의연결은리지받침대와유사한방식으로진행된다.

그림11 추가클립을 이용한 밸리홈통건축

가장자리받침대
먼저지붕모서리를쐐기모양빔으로들어올려야하는우아한마무리가있다 (그림 10a 참고).또다른방법은가장자리롤로마무리하는것이다 (그림 10b 참고).

벽에지붕의측면을부착하시오. 그림 12a는추가클립이달린아연프로필에의한측면부착을보여준다. 벽에부착된아연프로필의직립업스탠드는최소 10 cm 높이여야한다. 그림 12b는숨겨진홈통방식을보여준다.

용마루건축

추녀는여러가지방법으로커버할수있다 (그림 13 참고).
그림 13a는마름모꼴의접힌후크에부착된평면프로필을사용하는방식을보여준다. 그림13b는서까래에배치되는롤을사용하는숨겨진홈통건축을보여준다. 이는또한그림13c와13d의경우에서도볼수있다. 그림13c에서마름모꼴은롤에구부려져있다. 서까래에롤을배치하기전에구부리면더욱이상적이다. 그림13d는추가클립이달린아연스트립을이용하는방식을보여준다.



골홈통

마름모꼴을서로걸기위해지속적인추가클립과함께골홈통이제공된다(그림11 참고).



지붕관통

지붕관통은리지받침대, 가장자리받침대및처마받침대에사용되는기술을필요로한다(그림14 참고).

그림14 지붕관통

파사드클래딩

마름모꼴시스템은외관 / 벽클래딩에대단히효과적이다. 마름모꼴지붕의조립과연결도마찬가지다. 그림6은기본연결을보여주며이연결에서는각도에따라기본프로필을구부릴필요가없다. 상부마감은그림15에나와있다. 창문과의연결은그림14와같다.마름모꼴은매우넓은표면을 커버하기 위해 사용되기도 하지만, 특히각도가큰작은 지붕표면과 벽, 지붕창 측면에 적합하다.

물론좁은표면은적합한마름모꼴크기를필요로한다.

그림15. 벽측에서 상단마감

그림16 마름모꼴지붕

다른베이너비와지붕높이에대한클립사이의거리를계산하려면그림 12의표를참고하시오.


그림7지붕높이와마름모꼴크기에따른마름모꼴의두께와클립수





지붕높이

 m²당클립수

마름모꼴치수(절단크기)



– 330 x 330 mm

330 x 330 mm –

400 x 400 mm

400 x 400 mm –

500 x 500 mm



재료두께* 및마름모꼴당클립수







0 – 8 m

내륙

해안



8 – 20 m

내륙

해안



20 – 100 m

내륙

해안











6

6





6

6





6

6



자재번호



자재

번호

자재번호



클립두께



클립두께



클립두께















0.80

1

0.80

1

0.80

3

0.80

1

0.80

1

0.80

3

























0.80

1

0.80

3

0.95

3

0.80

1

0.95

3

0.95

3

























0.80

1

0.95

3

0.95

3

0.80

1

0.95

3

1.00

3





 * 수명 및부하에관한조언
