돌출이음시스템

Application

적용

응용제품
각도가 3°를초과하여가급적 7°인경우이중돌출잇기시스템은방수용지붕과외관덮개를제공한다. (그림 1 참고).

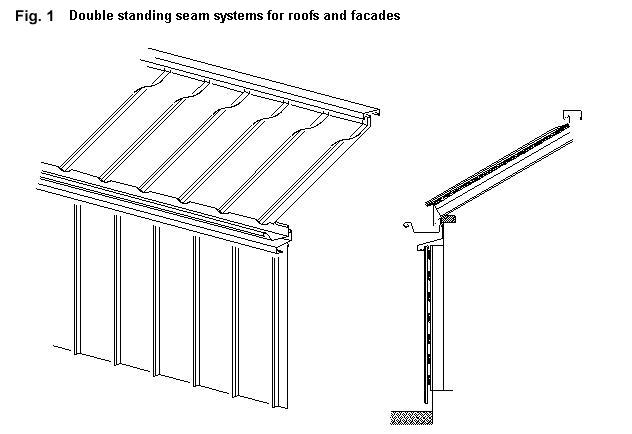

그림1 지붕과외관을위한이중돌출이음시스템

이중돌출잇기시스템을사용할경우신속하게그리고합리적인비용으로지붕과외관을네드징크아연– 티타늄으로덮을수있다. 이유는금속베이가사용되어이음이기계적으로접히고수동접이식은최소로줄어들기때문이다. 미리형성된베이는표준크기로제공된다. 베이는고정식클립과이동식클립에의해해당기판에결합된다(그림3 참고).

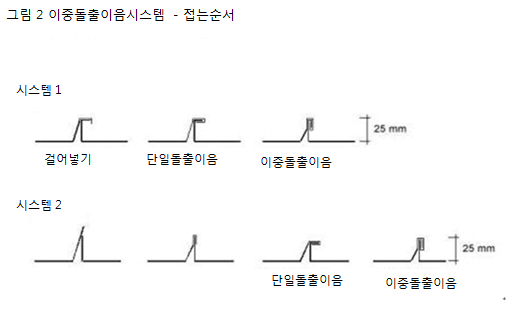

그림2 이중돌출이음시스템- 접는순서

고정식클립은베이를단단히결합하고이동식클립은세로로움직이는것을가능하게한다.이러한클립들이필요한위치에대한정보를보려면‘조립’섹션을참고하시오.이중돌출잇기시스템은다른시스템및건물구성요소와함께연결및이음부에대한모든가능성을제공한다.

이중돌출잇기시스템지붕.

이중돌출이음시스템을조립하는방법에는두가지가있다:

·         사전에윤곽이갖춰진곧추선측면을갖춘시스템1

·         똑바로곧추선측면을갖춘시스템 2

두시스템모두이중돌출이음지붕에사용할수있다. 어떤시스템을사용할지선택하는것은지붕의종류와금속작업자장비에따라달라진다. 시스템1은면적이넓은지붕에적합하며시스템2는뚫린곳과부착물등이많은, 면적이좁은지붕에적합하다.
시스템1은그림4에서보는바와같이미리윤곽이갖춰진표준화된베이로구성된다. 시스템 2는그림 5 에서보는바와같이 35와 45 mm의똑바로곧추선측면을갖춘표준화된베이로구성된다.



두시스템모두그림2에나타나있다. 각각은특별한유형의클립을갖고있다(표준구성요소에대한사양을참고하시오).돌출이음의높이는(양시스템모두에서) 25 mm이다.

표준구성요소의사양

네드징크아연- 티타늄0.80 mm



시스템1

미리윤곽이갖춰진곧은베이(그림4)



중심간에폭

530 mm

정상길이

최대 6 mm

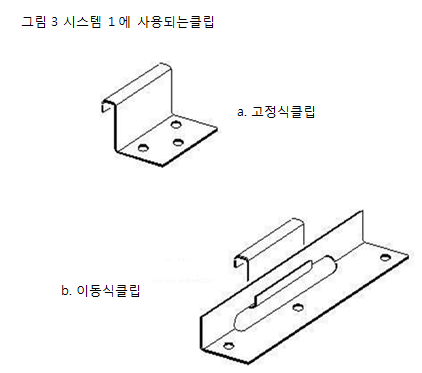

고정식클립(그림3a)
이동식클립(그림3b)



1m에서미리윤곽이갖춰진곡선베이반경
비표준중심간에폭(최소. 300 mm 및최대. 800 mm)은요청에의하여제공될수있고곡선베이는합의에의해제공될수있다.


시스템 2

똑바로곧추선측면을갖춘베이 (그림 5)



중심간에폭

600 mm

정상길이

3 m

비표준 길이와 폭은 요청에 따라 제공될 수 있다

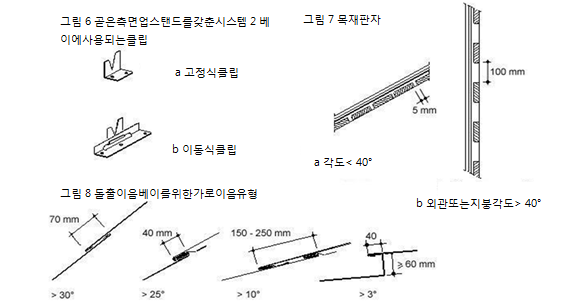

고정식클립(그림6a)
이동식클립(그림 6b)
수량이충분한경우요청에따라첨부프로파일이제공될수있다.

공구
일반적인아연작업도구외에도단일웰트펜치, 처마에저(가장자리를가는기계) 및처마웰터가필요하다.

하부구조물
이중돌출잇기시스템지붕은전적으로하부구조물에의해지탱되어야한다.

당사는두께25mm의대패질하지않은목재판자(제혀쪽매가아닌)를사용할것을권장한다. 판자는약5mm간격으로조립되며40°를초과하는경우에는100 mm 간격으로조립된다(그림7a와7b 참고).
환기: 지붕이단열일경우,  환기를위해아연아래구멍을뚫어야한다(네드징크권고TZ 5 참고).



조립

도면뜨기
마킹작업은지붕면적의중앙에서시작되어야하며베이폭은이지점의왼쪽과오른쪽에표시되어야한다.

가장자리물받이를위해돌출부가필요하며이로인해지붕가장자리를만들수있다. 돌출이음이지붕침투구조에의해가로막히지않도록최대한멀리있어야한다:  이렇게할경우기계식폴딩으로부터최적의 효과를 얻을 수 있다.

열이동

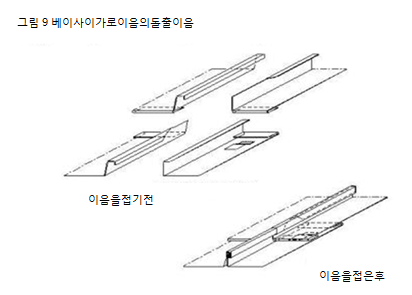

베이는온도에따라팽창과수축을반복한다. 즉베이길이는10m를초과하지않아야한다. 길이가10m를초과하는경우, 열이동을허용하기위해가로이음이필요하다: 실제양식은지붕의각도에따라달라진다(그림8 참고).이이음부에서웰트가너무두꺼워지는것을방지하기위해프로파일의일부가제거된다(그림9 참고).



베이조립

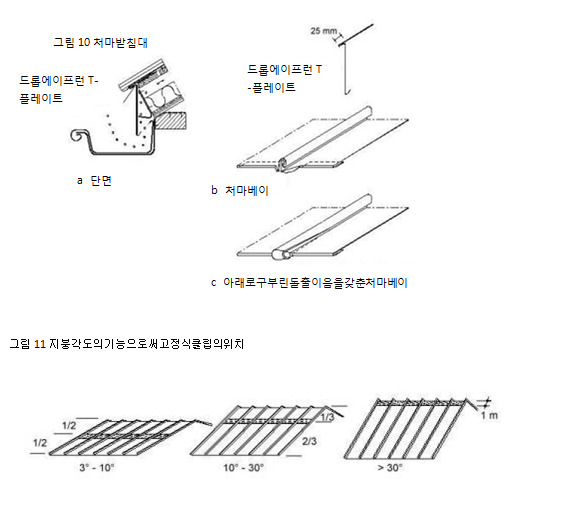

베이는하부구조물에표시된대로왼쪽에서오른쪽으로또는오른쪽에서왼쪽으로배치된다. 그러나첫번째베이를배치하기전에처마받침대를장착해야한다. 이에관한예시는그림10a와10b에설명되어있다. 첫번째베이는가장자리물받이의역할을해야하며이는일반적으로전체너비를유지하지않는다. 일단베이가제위치에걸리면고정식클립과슬라이딩클립이부착된다. 고정식클립이부착되는위치는지붕의각도에따라달라진다(그림 11 참고).




다른베이너비와지붕높이에대한클립사이의거리를계산하려면그림12의표를참고하시오.


그림12   지붕높이와베이폭의기능으로써떨어진길이와m²당클립의수



재료두께0.80 mm

베이폭

㎡당클립수와중심간거리

(단위: mm)



지붕높이

지붕면적

20 – 100 m

일반면적



가장자리면적





8 – 20 m

일반면적



가장자리면적





0 – 8 m

일반면적



가장자리면적





500 mm

530 mm

8 – 250

8 – 210

8 – 250

8 – 210





5 – 400

5 – 330

6 – 330

6 – 280





5 – 400

5 – 330

5 – 400

5 – 330





일단첫번째베이가배치되고클립이부착되면, 다음베이는처마에충분한돌출부와함께횡력을사용하지않고그옆에나란히배치된다. 그러나처마와용마루사이에하나이상의스트립이필요한경우, 용마루에전장양식처마가먼저배치된다음크로스웰트가생성된다(그림8 참고).이작업이완료되면두번째베이가배치되며두번째베이는다시처마에서시작된다.
이베이가올바른위치에있을때, 이미설명한대로고정식클립과이동식클립을부착해야한다. 일반적인절차는먼저전체지붕을베이로덮어야한다.

베이가지붕으로부터날아가는것을방지하기위해, 웰트는클립과같은점에서매미터마다단일웰트펜치로닫힌다. 일단모든베이가배치되고나면, 이음부가기계적으로접힌다. 각이음부의처음20 cm가수동으로함께접히면기계적폴딩이시작될수있다. 그런다음돌출이음에서접지기가작동하여위또는아래로구부린다.   안전상의이유로기계의모터에로프가부착된다. 절단되어접히는베이의아래쪽가장자리에의해처마받침대가생성된다. 직선처마테두리가생기도록하기위해베이의아래쪽가장자리에직선분필라인이표시된다. 그런다음그림10B에묘사된바와같이베이를절단할수있다. 분필선을따라최초의폴드(fold:접은부분)을만들기위해이브즈에저(가장자리제거용톱)이사용된다: 그런다음처마웰터로막는다.  다른형태의처마마감이그림10C에표시된다: 돌출이음은처마에서아래로구부러진다.



   리지받침대
리지(ridge:지붕가운데부분의가장높은곳에있는수평부분) 받침대는하부의오픈웰트로돌출이음을아래로접어서만들어진다. 그림13은환기구멍이있는단열지붕리지받침대의세부사항을보여준다. 사용할수있는공간이많지않은경우, 리지받침대는그림14와같이접합(crimped: 주름을잡은) 이음으로만들어진다. 여기서미리윤곽이갖춰진측면업스탠드프로파일은직선업스탠드를형성하기위해해당위치에서뒤로굽혀진다.

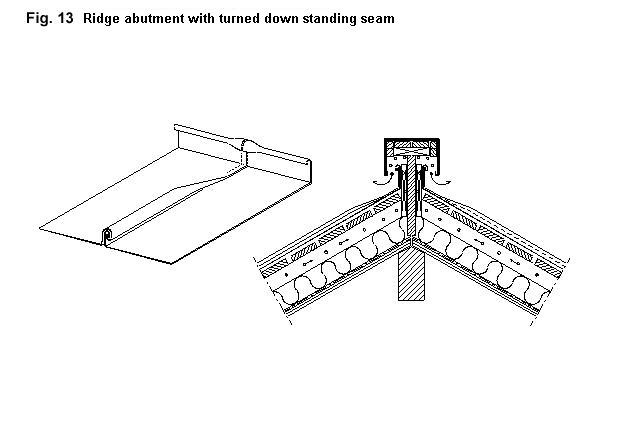

그림13 돌출이음을 접어내린 리지받침대

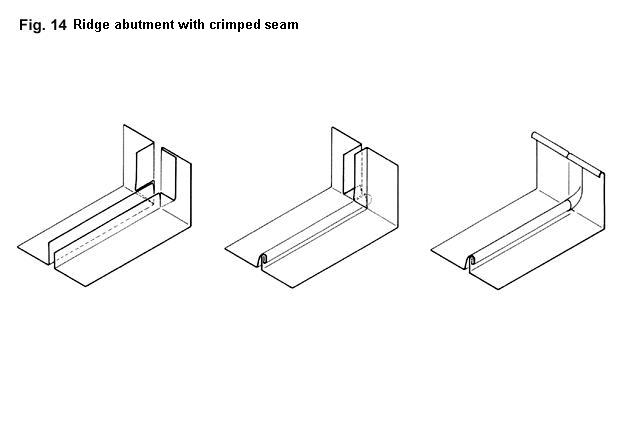

그림14 권축이음이있는리지받침대

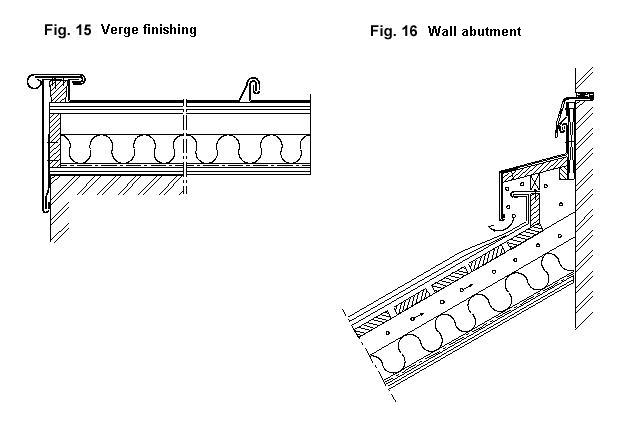

그림15가장자리물받이                                    그림16 벽받침대

그림17 지붕관통

   가장자리물받이윤곽
가장자리물받이윤곽은가장자리롤에대해첫번째와마지막아연 – 티타늄베이의돌출부를구부려올림으로서형성된다. 이러한베이는정확한너비와미리또는지붕의롤에형성된측면업스탠드로절단될수있다. 업스탠드의최소높이는55 mm이다.  건축은그림15에표시된다. 가장자리롤은어떤종류의프로파일로도덮힐수있다. 이러한캐핑과베이스탠드모두미터당최소3개의클립으로고정되며이역시그림12를참고하시오.



   벽지지대

벽지지대의한가지예시가그림16에나와있다.통풍을위해간격을띄어야한다.

–   지붕패너트레이션
리지받침대, 가장자리부착, 처마받침대에사용되는방법이여기서도사용된다.

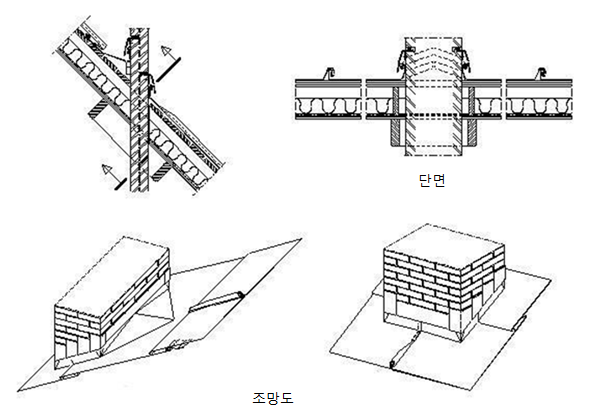

아연– 티타늄은지붕패너트레이션(penetration: 지붕에무언가를설치하기위해구멍을낸부분)에너무가까이장착해서는안된다.그렇게함으로써아연– 티타늄이자유롭게팽창하고수축할수있어야한다. 그림17은지붕을관통하는굴뚝의예를보여준다.

   용마루건축
두개의지붕표면은용마루기와로구분된다. 이중돌출이음베이는리지받침대와동일한방법으로이기와에부착된다: 그림13에서보듯이바깥으로벌려진다.캐핑은나무로된용마루기와위로장착된다. 이용마루기와에대한업스탠드는용마루기와의가장자리에수직으로55mm가되어야한다. 그림18은아연- 티타늄구조를보여준다.



   골홈통

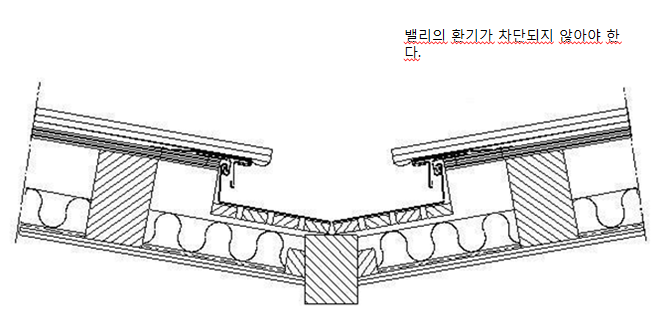

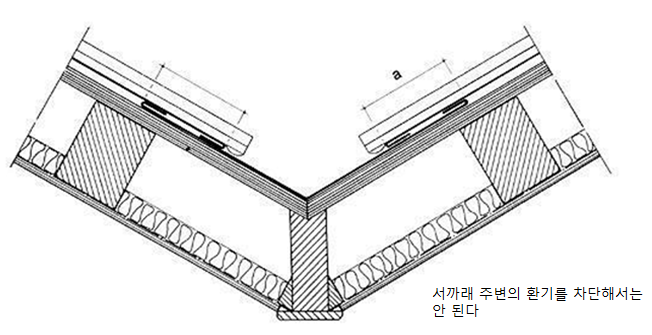

골이란두개의경사진지붕사이에각도를말한다. 그림10b 처마받침대에서볼수있듯이베이의하단끝은벌려진채절단되어구부러진다.이러한구부러진상태는골홈통에예를들어1m 길이로납땜된추가클립안으로걸린다. 골홈통은클립에의해기본목재에고정된다 (그림 19 참고). 거리‘a’는각도dgr에따라달라지며다음과같이계산될수있다:



           55
a =  ________

          sin a

a=

15dgr —-   a = 200 mm

20dgr —-   a = 160 mm

25dgr —-   a = 130 mm

30dgr —-   a = 110 mm
35dgr —-   a = 100 mm

40dgr —-   a =  90 mm

45dgr —-   a =  80 mm






그림19 골홈통공사

지붕각도10-15

그림20 밸리박스홈통

지붕각도< 10-15 °

각도가15dgr 이하인경우, 골에상자홈통을사용해야한다(그림20 참고).

이박스홈통의최소깊이는12cm이다.

파사드클래딩

파사드클래딩에사용하는경우, 돌출이음시스템역시아연– 티타늄후면에환기공간을필요로한다. 파사드에대한작업방법은지붕에대한작업방법과일치한다.

단일돌출이음은지붕보다건물외관에더욱자주사용된다.
