Constructions ventilées

Construction ventilée non isolée

On trouve encore des toits (et façades) non isolés dans les entrepôts, magasins, etc., dans d’anciens bâtiments comme les églises ainsi que dans les bâtiments dont le plancher du grenier est isolé.

La construction d’un toit non isolé se déroule en principe comme suit. de l’intérieur vers l’extérieur : chevrons porteurs, voligeage de la toiture/façade (éléments en bois non raboté d’au moins 23 mm d’épaisseur, non rainurés, non crantés et placés avec des joints d’au moins 5 mm). Les raccords entre les liteaux peuvent être augmentés en fonction de l’inclinaison du toit. Revêtement de toiture ou de façade en zinc ayant la forme du type de couverture choisi.

Construction ventilée isolée

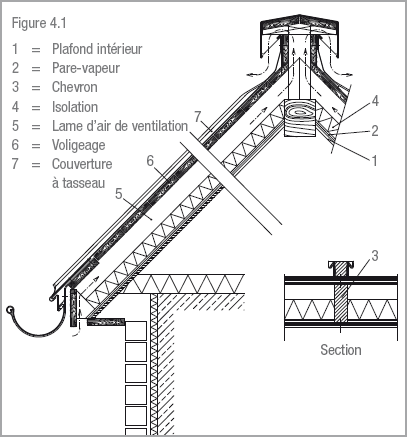

La construction d’un toit ou d’une façade isolé(e) est en
principe structurée comme suit (voir croquis ci-dessous) de
l’intérieur vers l’extérieur :

  1. Plafond au choix, mais dont le type doit pouvoir supporter le matériau isolant
  2. Pare-vapeur en film métallique ou synthétique
  3. chevrons porteurs, toujours verticaux de la rive au faîte, généralement réalisés en bois
  4. Panneaux, nattes ou mousse d’isolation entre les chevrons ou, mieux, en continu sous les chevrons. une construction adaptée est cependant nécessaire ici. L’épaisseur de la couche isolante dépend du matériau et du coefficient de l’isolation choisie
  5. Lame d’air de ventilation dont l’épaisseur dépend de la pente du toit (voir tableau)
  6. Voligeage. Pour une couverture en zinc au titane, le voligeage doit se composer d’éléments en bois non rabotés, non rainurés ni crantés, posés horizontalement avec des joints d’au moins 5 mm. Les raccords entre les liteaux peuvent être augmentés en fonction de l’inclinaison du toitLes éléments en bois doivent être montés de manière à permettre la fixation des pattes aux endroits voulus. Les têtes des clous doivent être suffisamment enfoncées pour éviter tout contact avec le zinc au titane. Fixation avec des clous galvanisés présentant une couche de zinc d’au moins 20 microns ou avec des clous en inox AiSi 304

    • inclinaison jusqu’à 45º 5 – 10 mm
    • inclinaison entre 45º et 70º 5 – 50 mm
    • inclinaison entre 70º et 90º 5 – 100 mm
  7. Couverture de toiture ou de façade du type choisi.
